QUANTOR Erdenlauf Pinion-Trekking-Rahmen-Set
Das Streben nach Perfektion macht den neuen ERDENLAUF Rahme noch besser.
All unsere Erfahrungen der letzten Jahre flossen in die vollständige Neuentwicklung unseres ERDENLAUF Rahmens ein. Ein steifer Hinterbau sorgt für effizienten Vortrieb und einen perfekten Lauf der Kette oder des Zahnriemens. Optimal dimensionierte Rohre für höchste Steifigkeit, ohne den Komfort zu vernachlässigen. Aufgeräumte Optik dank innen verlegten Pinion Zughüllen, Bremsleitung und Kabel. Die verschiebbaren, CNC gefrästen Ausfallenden mit Postmount-Bremsaufnahme sind dank integrierter Spannschraube leicht verschiebbar. Mittels zwei großen M8 Schrauben werden die Ausfallenden formschlüssig am teilbaren Hinterbau befestigt. Dies verhindert Geräusche und Vibrationen beim Bremsen. Die bewährte, klassische Geometrie wurde 1:1 beibehalten.
Und weil wir davon absolut überzeugt sind, erhältst du auf unseren ERDENLAUF Rahmen 5 Jahre Garantie!
Der ERDENLAUF Rahmen bietet folgende Highlights:
- vollständig innenverlegte Leitungen
- verschiebbares Ausfallende zum Spannen von Riemen / Kette
- teilbarer Hinterbau (für Riemenantrieb)
- 2,25" Reifenfreiheit
- tapered Steuerrohr, semi-integrierter Steuersatz
- Steckachse 12x142mm
- drei Flaschenhalteraufnahmen
- Aufnahme für Gepäckträger und Schutzblech
- im tauschbaren Ausfallende integrierte KSA 18 Ständeraufnahme
- max. 150kg Systemgewicht
- 5 Jahre Garantie
1. Rahmengröße & Farbe
Für jede Körpergröße die perfekte Größe.
Gerne helfen wir Ihnen bei der Auswahl der entsprechenden Größe.
Geometrie
| |
Größe S |
Größe M |
Größe L |
Größe XL |
| Steuerrohrwinkel |
70,0° |
70,5° |
71° |
71,5° |
| Sattelrohrwinkel |
72,5° |
72,5° |
72,5° |
72,5° |
| Tretlagerhöhe |
-70mm |
-70mm |
-70mm |
-70mm |
| Sattelrohrlänge |
480mm |
520mm |
560mm |
600mm |
| Oberrohrlänge (horizontal) |
550mm |
570mm |
590mm |
610mm |
| Steuerrohr |
130mm |
150mm |
170mm |
190mm |
| Radstand min. |
1035mm |
1051mm |
1066mm |
1081mm |
| Kettenstrebenlänge min. |
440mm |
440mm |
440mm |
440mm |
| Reach |
365mm |
378mm |
391mm |
405mm |
| Stack |
588mm |
609mm |
630mm |
651mm |
2. Farbe
Standardfarben
- schwarz eloxiert
- silber eloxiert
Wunschfarben
- über 200 Farben als Pulverbeschichtung in matt oder glänzend entsprechend dem RAL Farbsystem
Farbe bitte nach dem Kauf mitteilen, die Lieferzeit erhöht sich je nach Jahreszeit um 1-3 Wochen
Weitere Informationen zur Wunschfarbe siehe hier: https://www.quantor-bikes.de/Rahmenfarben
3. Dekorfarbe
- schwarz
- weiß
- grau
- Wunschfarbe nach Absprache
4. Steuersatz
4.1 FSA No. 57E Orbit tapered
- gedichtete Schrägkugellager und bestes Preis-Leistungs-Verhältnis
4.2 Acros AZ-44BL + AZ-56 tapered
- mehrfach gedichtete Edelstahl-Schrägkugellager
- Lenkeranschlag

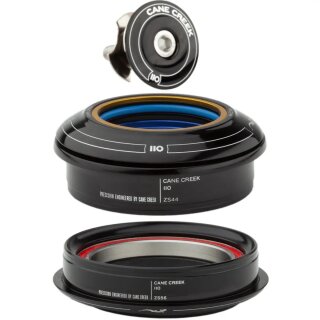

4.3 Cane Creek 110 ZS44 + ZS56
- mehrfach gedichtete Edelstahl-Schrägkugellager und Schalen
- superflache Bauform
5. Getriebe
Mechanisches Getriebe + Kurbelsatz + DS2 Schalt-Drehgriff + Befestigungsschrauben
5.1 Pinion C1.9 XR schwarz - 568% Bandbreite
5.2 Pinion C1.12 schwarz - 600% Bandbreite
5.3 Pinion P1.18 schwarz - 636% Bandbreite
Pinion C1.12i Smart.Shift Getriebe, Kurbelsatz, Smart.Shift Box, Trigger, Kabelbaum, Akku, Ladegerät & Befestigungsschrauben
5.4 C1.12i Getriebe mit Akku extern verbaut inkl. Akkuhalter am Sattelrohr
5.5 C1.12i Getriebe mit Akku extern verbaut inkl. Akkuhalter am Sattelrohr + Speedsensor inkl. Halter und Kabelkanal
5.6 C1.12i Getriebe mit Akku intern verbaut inkl. internem Ladekabel
5.7 C1.12i Getriebe mit Akku intern verbaut inkl. internem Ladekabel + Speedsensor inkl. Halter und Kabelkanal
Weitere Informationen zum Getriebe, Akkumontage und Speedsensor siehe hier: https://www.quantor-bikes.de/PINION-Getriebeschaltung
6. Gabel
Optional Carbon-Starrgabel oder Federgabel je nach persönlicher Vorliebe.
6.1 & 6.2 QUANTOR Carbon-Starrgabel matt oder glänzend lackiert
- Die Stargabel aus Carbon bieter neben einem geringen Gewicht einen guten Fahrkomfort. Sie absorbiert kleine Vibrationen, welche um Untergrund auf den Fahrer wirken. Die 12x100mm Steckachse bietet viel Stabilität auf allen Wegen.
- Neben den Befestigungsösen für Schutzblech und Beleuchtung kann ein Lowrider oder Seitentaschen montiert werden.
- innenverlegte Bremsleitung und Lichtkabel
- 57-622 Reifenfreiheit mit Schutzblech (28 / 29 x2,25" max. mit Schutzblech)
- max. 203mm Bremsscheibe
- max. 150kg Systemgewicht (Fahrer, Gepäck und Fahrrad)
- Gewicht: 670g inkl. Achse
6.3 SR Suntour GVX 32 Federgabel
- 40mm Federweg
- 45-622 Reifenfreiheit mit Schutzblech (50-622 ohne Schutzbelch)
- max. 180mm Bremsscheibe
- max. 113kg Fahrergewicht
- Gewicht: 1734g inkl. Achse
7. Antrieb
Optional können zum Rahmen-Getriebe-Set Kettenräder oder Riemenscheiben dazu gewählt werden.
7.1 Kettenradset:
- Pinion Kettenrad Longlife Getriebe 30 Zähne Art.Nr.: P8130L
- Pinion Kettenrad Longlife Hinterrad 24 Zähne Art.Nr.: P8224L
- Pinion Kette Longlife Art.Nr.: P8540L
- Pinion Spacer Set Art.Nr.: P7958
7.2 Riemenscheibenset:
- Gates CDX Riemenscheibe Pinion 32 Zähne Direktmontage Edelstahl
- Gates CDX Riemenscheibe Hinterrad 26 Zähne Shimano HG Edelstahl
- Gates CDX Zahnriemen 111 Zähne
- Pinion Spacer Set Art.Nr.: P7958
Andere Übersetzungen sind auf Anfrage erhältlich.
Lieferumfang:
Rahmen inkl. Rock Shox Stealth Steckachse
Steuersatz
Getriebe mit allem zur Montage und Anschluss nötigen Zubehör
Gabel (optional)
Antriebsteile (optional)
Der Steuersatz wird auf Wunsch kostenlos eingepresst. Weitere Montagearbeiten optional gegen Berechnung.
Weitere Anbauteile müssen separat bestellt werden. Gerne erstellen wir hierfür ein Angebot.
